齒輪油泵是油泵的一種，由齒輪、軸、泵體、泵蓋、軸承套、軸端密封等配件裝配而成。下面講解齒輪油泵工作原理及裝配圖。
齒輪油泵工作原理
齒輪油泵工作原理

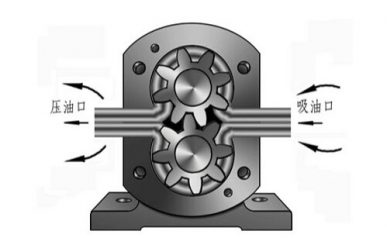

由齒輪油泵工作原理圖可以看出，齒輪泵泵體內腔可以容納一對吸油和壓油的齒輪，主動齒輪軸逆時針帶動從動齒輪順時針方向運行，傳動齒輪的嚙合右腔空間壓力會降低，會產生局部真空，油池內的油在大氣壓作用下流進油泵的吸油口。齒輪的轉動，齒輪中的油被源源不斷地帶到左邊的壓油口，將油壓出，泵送到機器中需要潤滑的地方。齒輪泵是通過參數和結構相同的齒輪的互相滾動嚙合，把油箱里的低壓油升到能做功的高壓油的主要部件。將電機的機械能轉換成液壓能的動力裝置。兩個齒輪相互嚙合在一起而形成的油泵被稱為齒輪油泵。借助齒輪的齒輪嚙合空間的容積變化來輸送液體的容積泵。
齒輪油泵裝配圖

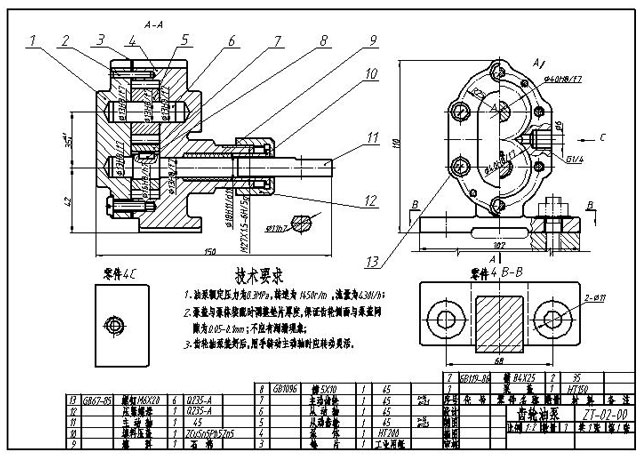

齒輪油泵裝配圖
根據齒輪油泵的裝配圖進行裝配，裝配完成后，用手轉動主動軸時應該轉動靈活毫無壓力。
齒輪油泵工作原理及裝配圖由水泵廠家總結。
